在泵制造行业里，我们平时谈得比较多的是流量、扬程、汽蚀余量、效率、材料和机械密封。但真正到了高压、小流量、长周期运行工况时，很多问题并不是单靠外形尺寸就能解决的。一个小孔的毛刺，一个交叉孔的锐边，一个内部流道的局部阻力，都可能影响设备的压力稳定性、流量一致性和使用寿命。

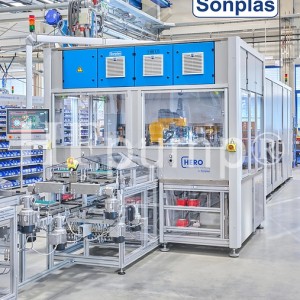

最近我关注到德国 Sonplas GmbH 推出的 HERO 高压液体挤压研磨加工技术。Sonplas 在行业里属于典型的德国隐形冠军企业，不一定在大众市场上很有名，但在高压共轨油泵、燃油喷射部件、精密内孔加工、自动化装配和测试系统方面有自己的技术积累。HERO 是 HydroEROsive Machining 的缩写，可以理解为高压液体磨料流加工，也可以叫高压液体挤压研磨或液力磨蚀加工。

这项技术的核心思路并不复杂：让含有磨料颗粒的流体，在高压作用下通过工件内部的小孔、交叉孔、节流孔和复杂流道。流体经过狭窄截面时速度升高，磨料颗粒对孔口边缘和内部毛刺产生定向磨削作用，从而实现去毛刺、倒圆角、流量标定和内部流道修整。它不是普通抛光，也不是简单清洗，而是一种利用流动本身完成加工的精密制造方法。

作为江苏海珐机械制造有限公司的技术人员，我看这项技术时，不只是看它在汽车高压共轨油泵上的应用，更会想到它对 API610 化工流程泵、高压化工泵、小流量高扬程泵、皮托管泵、旋喷泵和特殊介质泵制造的启发。

一、高压共轨油泵为什么需要 HERO 这类加工技术

高压共轨油泵和普通输送泵不一样，它的工作压力高，流量控制精度要求高，内部油路孔径小，零件形状复杂。很多关键位置不是外表面，而是在内部孔道、交叉孔、节流孔和阀座位置。

如果这些位置存在毛刺、锐边、流道不均匀，就可能带来几个问题。

第一，局部流阻不稳定。
同样的孔径，如果边缘锐利程度不同，实际流量就会有差异。对于高压共轨系统来说，流量差异会影响喷油控制和压力稳定。

第二，毛刺脱落风险高。
高压油液长期冲刷内部毛刺，毛刺一旦脱落，就可能进入阀件、喷嘴或精密间隙，造成卡滞、磨损和泄漏。

第三，应力集中明显。
交叉孔、锐边和微小缺口在高压脉动下容易形成应力集中，长期运行后可能出现疲劳裂纹。

第四，流量标定困难。
高压共轨油泵需要稳定的流量和压力响应，如果内部孔道加工后没有稳定标定，批量零件一致性就难以保证。

HERO 技术的价值就在这里。它不是为了让零件看起来更漂亮，而是通过可控的流体磨蚀，把内部孔道的毛刺去掉，把锐边倒成合适的圆角，把流量调到设计范围内。对于高压共轨油泵来说，这种加工直接关系到压力稳定、流量一致性和寿命。

二、HERO 技术和传统机械加工的区别

传统加工主要依靠刀具、钻头、铰刀、镗刀、磨头等工具完成。外表面和直孔比较容易处理，但遇到内部交叉孔、深孔、小孔、异形流道时，刀具很难伸进去。即使能加工，也容易留下二次毛刺。

HERO 技术的特点是让流体自己进入内部通道。哪里流速高，哪里磨削作用就强；哪里有截面收缩，磨料颗粒的动能就集中。这样就能对传统刀具难以触及的位置进行加工。

我理解这项技术有三个重点。

第一是去毛刺。
内部毛刺是高压零件的大敌，尤其是燃油泵、喷嘴、阀体、液压阀块、精密节流孔和高压油路。HERO 可以在不破坏整体结构的情况下，把内部毛刺清理掉。

第二是倒圆角。
在高压介质冲刷下，锐边容易产生应力集中和局部冲蚀。通过液力磨蚀形成可控圆角，可以降低裂纹和冲蚀风险。

第三是流量标定。
小孔流量不仅取决于孔径，还取决于入口形状、边缘状态、粗糙度和孔道过渡。HERO 加工过程中可以监测流量变化，当流量达到目标值时停止加工，使不同零件之间的流量一致性更好。

这也是我认为它对泵制造有参考价值的原因。泵的很多关键问题，本质上也是流体在复杂通道中的能量损失、局部冲击、汽蚀和磨损问题。

三、从高压共轨油泵看化工泵制造的共同逻辑

表面上看，高压共轨油泵和 API610 化工流程泵不是一类产品。一个用于发动机燃油系统，一个用于石油化工、煤化工、盐化工、化肥、冶金、电力和环保装置的连续流体输送。但从制造角度看，它们有共同点。

第一，都要承受压力。
高压共轨油泵承受的是燃油高压脉动，API610 化工流程泵承受的是工艺介质压力、温度和管路载荷。压力越高，零件内部过渡位置越不能有尖角、毛刺和缺陷。

第二，都重视流道。
高压共轨油泵靠内部小孔控制流量，化工泵靠叶轮、蜗壳、平衡孔、密封腔、冷却冲洗孔和内部回流通道控制液体运动。流道不顺，效率、振动和寿命都会受影响。

第三，都怕颗粒和毛刺。
高压油泵里的毛刺会损坏喷油系统；化工泵里的铸砂、焊渣、加工毛刺和硬质颗粒也会损坏机械密封、轴套、滑动轴承、口环和叶轮。

第四，都需要稳定重复性。
一台泵做出来可以运行不难，难的是一批泵都能稳定运行。精密加工、检测和流量标定，就是为了让产品批量一致性更好。

所以我看 HERO 技术，不是简单把它当成汽车零部件加工工艺，而是把它看成一种“用流体加工流体通道”的思路。这个思路对高压化工泵、API610 泵、磁力泵、屏蔽泵、小流量高扬程泵都有借鉴意义。

四、API610 化工流程泵中哪些位置需要精密流道控制

江苏海珐机械制造有限公司主要生产 API610-OH1/OH2/OH3、BB1～BB5、VS1～VS6 系列 HES 型化工流程泵，以及超高温磁力驱动泵、屏蔽泵、第六代超低碳不锈钢高质熔融尿素泵、尿素水解器进料泵、小流量高扬程皮托管泵、旋喷泵、强制循环泵、脱硫泵等产品。

在这些泵里，有很多位置并不是外观看得见的加工面，但它们会影响泵的长期运行。

比如叶轮平衡孔。
平衡孔的作用是调节叶轮前后压力，降低轴向力。如果孔口有毛刺或流道不均匀，会影响平衡效果，造成轴向力波动。

比如密封腔冲洗孔。
API610 化工流程泵经常要配 API682 机械密封系统，PLAN 11、PLAN 23、PLAN 32、PLAN 52、PLAN 53A、PLAN 53B、PLAN 54 等密封方案都会涉及冲洗、冷却、隔离和循环。冲洗孔如果有毛刺、堵塞或流量偏差，会影响密封端面温度和寿命。

比如冷却水通道和保温夹套。
高温介质泵、熔融尿素泵、导热油泵、熔盐泵等产品，需要考虑保温、防结晶和热膨胀。内部流道如果有死角，会造成局部结晶、积液或温度不均。

比如皮托管泵和旋喷泵的高压流道。
HXP 旋喷泵，也就是皮托管泵，本身属于小流量、单级高扬程、极低比转速泵。它通过旋转流场和皮托管能量转换获得高压水头，对内部流道、喷口、孔口和高压区域加工质量要求更高。如果这些位置有毛刺或局部阻力，可能影响高压转换效率。

比如磁力泵和屏蔽泵内部循环孔。
磁力泵和屏蔽泵依赖内部循环液进行润滑、冷却和带走热量。内部孔道一旦有毛刺、堵塞、流量不足，就可能造成滑动轴承磨损、隔离套温升、屏蔽电机冷却不足等问题。

这些位置虽然不像泵体、叶轮、轴承箱那样显眼，但它们往往决定泵的细节可靠性。

五、结合海珐 API610 化工泵参数看精密加工的重要性

我司 API610-OH2 型化工流程泵，公开参数范围可覆盖流量 2～2600 m³/h，扬程至 300 m，适用温度 -80～450℃，设计压力 2.5～26 MPa。该类泵主要用于炼油、石油化工、低温工程、煤化工、化纤、发电、环保、海水淡化等装置，适合输送清洁、高温、低温、含颗粒、浆料、含纤维、高粘度以及腐蚀性介质。

这个参数范围说明，API610 化工流程泵面对的不是单一清水工况，而是高温、高压、强腐蚀、易汽化、易结晶和长周期运行工况。越是复杂工况，越不能忽视内部细节。

我司 HES(U) 超低碳不锈钢高质熔融尿素泵，公开参数覆盖流量 2～2600 m³/h，扬程至 300 m，适用温度 -80～450℃，设计压力 2.5～26 MPa。熔融尿素介质具有高温、易结晶、腐蚀性和工况波动大的特点，所以泵设计不仅要考虑水力效率，还要考虑防结晶、无死区、保温、轴向力控制和密封可靠性。

我司 HXP 旋喷泵/皮托管泵，公开参数覆盖流量 1～40 m³/h，扬程 80～1800 m，适用温度 -40～150℃，设计压力至 26 MPa。对于这种小流量、高扬程、高压输送泵，内部流道的局部阻力、孔口状态和加工毛刺，对效率和稳定性影响更明显。

所以在我看来，HERO 技术虽然主要应用在高压共轨油泵、喷油部件、精密孔加工等领域，但它背后的思路和 API610 化工泵制造是相通的：高压流体设备不能只看外形强度，还必须控制内部流道质量。

六、HERO 技术对化工泵制造的启发

第一，内部孔道要从“能加工”转向“可控加工”。
过去我们检查零件，更多看尺寸是否合格、表面粗糙度是否达标、材料是否符合要求。但对于高压泵来说，内部孔口边缘质量、交叉孔倒圆、流量一致性也要进入质量控制范围。

第二，去毛刺不能只靠人工。
人工去毛刺适合外露位置，但内部深孔和交叉孔很难保证一致。对高压共轨油泵来说，HERO 用流体磨料完成内部去毛刺；对化工泵来说，我们也要重视内部孔道清理、酸洗钝化、冲洗、吹扫和内窥检测。

第三，流道优化要和加工工艺结合。
CFD 仿真可以告诉我们哪里有回流、涡流、低压区和冲蚀风险，但如果加工工艺不能保证流道质量，设计再好也会打折扣。设计、铸造、热处理、加工、清洗和检测要连在一起看。

第四，高压泵要关注微小缺陷。
压力越高，孔口锐边、加工刀痕、毛刺和夹杂缺陷越危险。特别是 10 MPa、20 MPa 甚至更高压力等级的泵，局部小缺陷可能在长期脉动下扩大。

第五，批量一致性比单件合格更重要。
一台样机合格不代表批量稳定。HERO 技术强调流量标定和过程监控，这一点对泵制造也很重要。比如同一批叶轮、同一批平衡孔、同一批冲洗孔，实际流量和加工状态要尽量一致。

七、这种技术思路可用于哪些化工泵场景

结合我们的产品和现场经验，我认为类似 HERO 的高压液体挤压研磨、流道修整和精密去毛刺思路，可以重点关注以下场景。

第一，小流量高扬程化工泵。
小流量泵的内部流道尺寸相对较小，局部毛刺和孔口误差对流量、扬程和效率影响更明显。

第二，高压皮托管泵和旋喷泵。
这类泵本身依靠高速旋转和能量转换实现高扬程，对高压流道、喷口和内部孔道质量要求高。

第三，高温高压 API610-OH2 泵。
高温高压工况下，泵体、叶轮、密封腔、冲洗孔和冷却通道都要避免应力集中和流动死角。

第四，BB5 筒体多级泵。
多级高压泵内部级间流道、平衡机构、节流套和平衡管路非常关键，加工质量会影响轴向力和长期稳定性。

第五，磁力泵和屏蔽泵。
内部循环孔、润滑冷却流道、隔离套附近流动状态，直接影响滑动轴承寿命和温升控制。

第六，熔融尿素泵和易结晶介质泵。
这类泵最怕死区、积液和局部结晶。内部流道如果能减少锐角和死角，就有助于长期运行。

第七，机械密封冲洗系统。
密封冲洗孔、冷却孔、节流孔和管路接头内部毛刺，会影响密封冲洗效果。对 API682 密封系统来说，稳定的冲洗流量非常重要。

八、不能把 HERO 技术简单等同于化工泵制造

这里也要讲清楚一点：高压共轨油泵的 HERO 加工技术，不能直接照搬到所有化工泵零件上。因为两者零件尺寸、材料、孔径、介质和制造成本都不同。

高压共轨油泵零件多为小孔、高精度、批量化零件。化工流程泵零件尺寸更大，材料种类更多，包括碳钢、不锈钢、双相钢、哈氏合金、钛材、镍基合金、衬氟材料等。化工泵很多部位不是 0.1～5 mm 小孔，而是大流道、铸造流道、叶轮流道和密封腔结构。

所以我的理解是，HERO 技术对化工泵制造最大的意义，不是说所有泵零件都必须使用同一种设备加工，而是提醒我们：高压流体设备的内部流道质量，需要用更精细的加工和检测方法来控制。

对于适合的小孔、交叉孔、节流孔、冲洗孔、液压孔、冷却孔，可以考虑类似高压液体磨料流修整的工艺路线。对于大型流道，则可以结合 CFD 仿真、五轴加工、精密铸造、打磨修整、内窥镜检测、流量试验和水压试验来保证质量。

九、我们在 API610 泵制造中更应该关注什么

从海珐技术角度看，德国 Sonplas HERO 技术给我们的启发，最后还是要落到制造细节上。

首先是设计阶段。
设计时就要避免不必要的死角、尖角和突变截面。叶轮、蜗壳、平衡孔、密封腔、保温夹套和冲洗孔都要考虑流动顺畅性。

其次是加工阶段。
关键孔道不能只看孔径，还要看孔口质量、毛刺、倒角、粗糙度和清洁度。对高压孔、节流孔、冲洗孔，要制定更明确的加工和检验要求。

再次是清洗阶段。
泵装配前，内部铸砂、铁屑、焊渣、磨粒、密封胶残留都必须清理干净。特别是磁力泵、屏蔽泵、小流量泵和机械密封冲洗系统，对清洁度要求更高。

然后是检测阶段。
除了常规尺寸检查、无损检测、水压试验、动平衡、性能试验，还可以对关键流道做内窥镜检查、流量试验和压力保持试验。

最后是现场运行阶段。
用户现场也要重视入口过滤、管路清洗、开车冲洗、密封冲洗液质量和介质清洁度。泵厂把零件做好了，如果现场管路里有焊渣和铁屑，同样会损坏泵。

十、从德国隐形冠军技术看国产高端泵制造方向

德国制造给我的最大感受，不是某一个设备有多神秘，而是他们愿意把很小的工艺细节做到可测量、可重复、可追溯。HERO 技术看起来只是处理小孔和边缘，但它解决的是高压流体部件长期可靠性问题。

中国 API610 化工流程泵要继续提高国际竞争力，也要从这些细节做起。我们不仅要能做大流量、高扬程、高温高压泵，也要把叶轮流道、密封腔、冲洗孔、平衡孔、冷却孔、内孔毛刺、铸件清洁度和流道一致性做到更稳定。

江苏海珐机械制造有限公司长期围绕石油化工、煤化工、盐化工、化肥、冶金、电力、环保等行业做耐腐蚀泵、高温泵、高压泵和 API610 化工流程泵。我们的产品覆盖 API610-OH2 化工流程泵、BB 系列高压泵、VS 系列立式泵、超高温磁力驱动泵、屏蔽泵、熔融尿素泵、尿素水解器进料泵、小流量高扬程皮托管泵和旋喷泵。

面对高温、高压、强腐蚀、易结晶、易汽化、长周期运行这些复杂工况，我们不能只靠经验，也不能只靠外形模仿。未来的泵制造，一定是材料、CFD 流场分析、精密加工、内部流道控制、密封系统设计、数字化检测和现场运行数据结合在一起。

十一、结语

德国 Sonplas 的 HERO 高压液体挤压研磨技术，主要价值在于用可控的高压磨料流，对内部孔道和复杂流道进行去毛刺、倒圆角和流量标定。它在高压共轨油泵、燃油喷射部件、精密孔加工中的应用，说明一个问题：高压流体设备的可靠性，很多时候取决于肉眼不容易看到的内部细节。

从 API610 化工流程泵制造角度看，我们可以从这项技术中得到启发。无论是 OH2 高温高压化工流程泵、BB5 筒体多级泵、VS6 立式筒袋泵、磁力泵、屏蔽泵，还是小流量高扬程皮托管泵、旋喷泵，内部流道质量都不能忽视。

泵的可靠性不是最后装配出来的，而是从设计、铸造、加工、去毛刺、清洗、检测、试验到现场运行一步一步形成的。高压共轨油泵如此，API610 化工流程泵也是如此。

对我们泵厂来说，学习国外隐形冠军企业，不是简单追一个概念，而是把这种精密制造意识落实到每一个泵体、每一个叶轮、每一个密封腔、每一个冲洗孔和每一套试验数据里。只有这样，国产 API610 化工流程泵才能在高端化工装置、海外石化项目和复杂介质输送工况中获得更多用户信任。
