随着石油化工、煤化工、新能源及电子化学品行业对设备可靠性要求不断提高，传统机械密封与滚动轴承逐渐成为影响连续运行的重要因素。近年来，API685磁力驱动技术（Magnetic Drive）与主动磁轴承（Active Magnetic Bearing，AMB）、高速永磁电机的发展，为高压、高扬程离心泵提供了新的技术方向。江苏海珐机械制造有限公司持续开展API610、API685产品研发，并关注无泄漏、低摩擦、高可靠性流体输送技术的发展。

API685与磁悬浮电机的技术优势

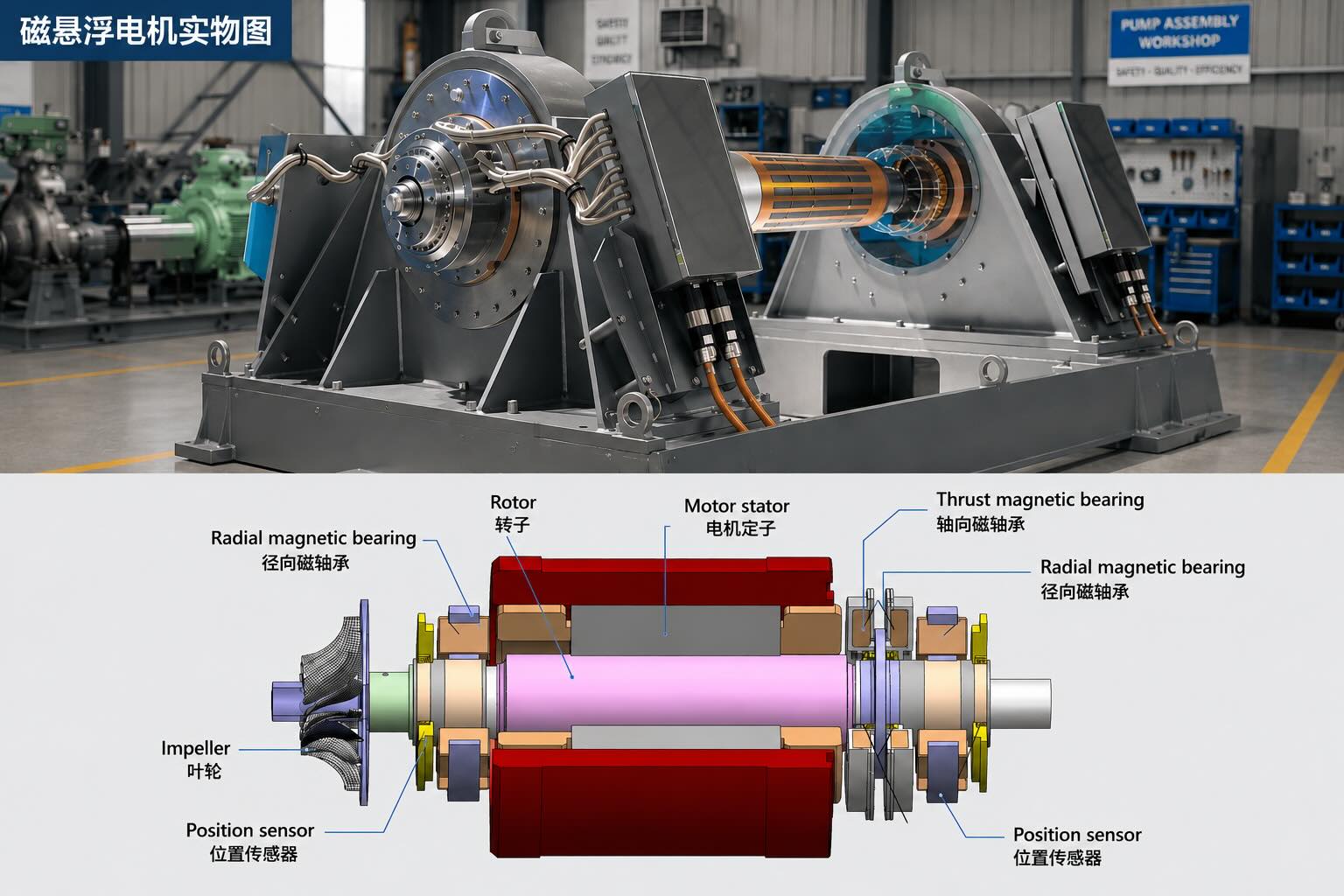

API685磁力驱动泵通过永磁联轴器传递扭矩，取消机械密封，实现介质零泄漏；磁悬浮电机则利用磁场替代传统滚动轴承，使转子始终保持无机械接触运行。

两项技术融合后，可进一步降低摩擦损失、减少振动、提高高速运行稳定性，并有效降低维护成本，为未来高端流程工业提供新的解决方案。

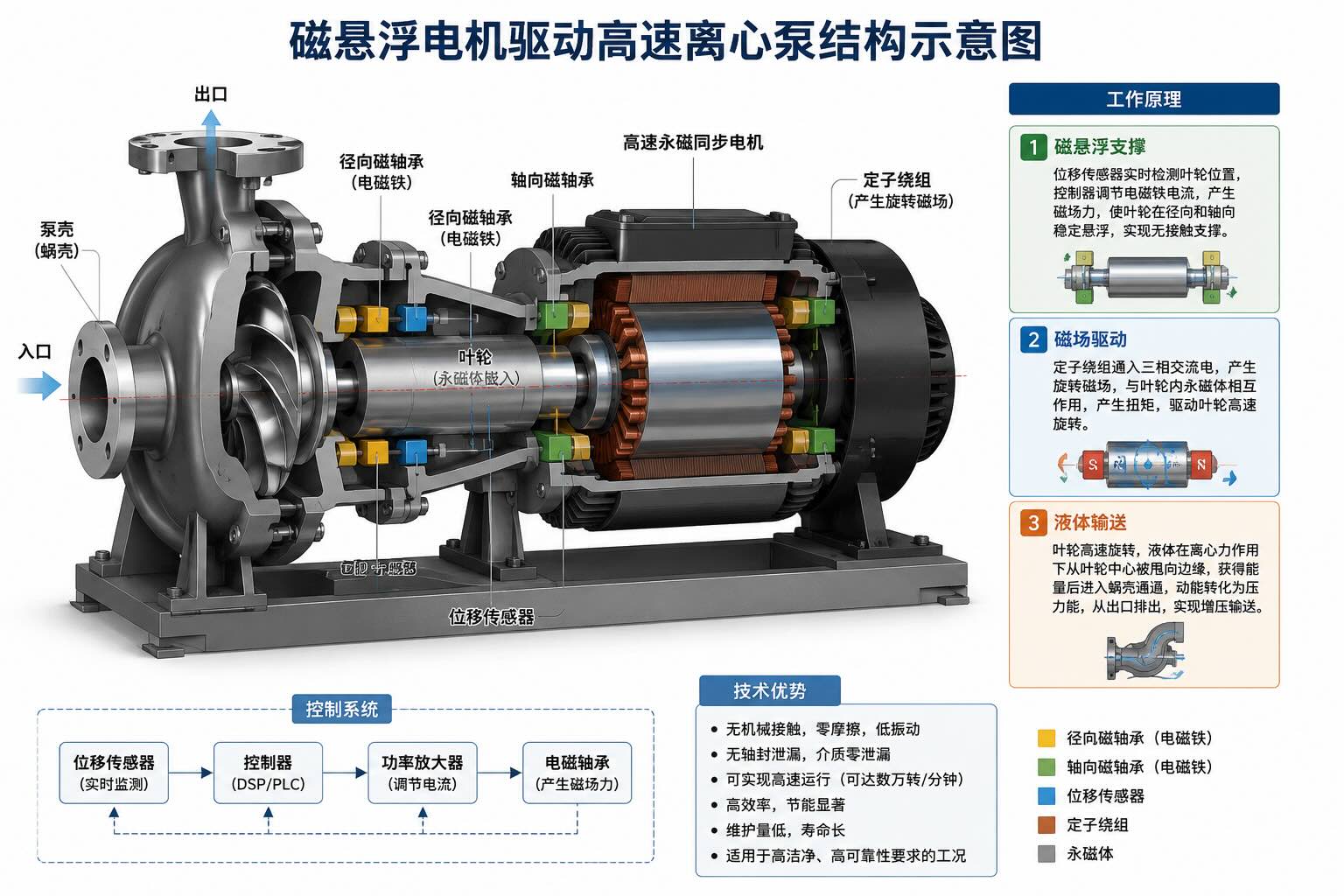

磁悬浮电机驱动高速离心泵工作原理

磁悬浮电机主要包括三个工作过程：

① 磁悬浮支撑

主动磁轴承结合位移传感器和数字控制系统，实时调节电磁线圈电流，使叶轮稳定悬浮，无需传统滚动轴承支撑。

② 磁场驱动

高速永磁同步电机产生旋转磁场，与转子永磁体相互作用形成驱动力，实现无接触高速旋转。

③ 液体输送

叶轮高速旋转后，液体在离心力作用下获得能量，经蜗壳完成动能与压力能转换，实现稳定增压输送。

整个运行过程中取消了传统机械轴承和轴封，具有无摩擦、无磨损、无泄漏、高效率、低振动、低维护等特点，适用于电子化学品、生物医药、LNG、半导体及高洁净介质输送等领域。

江苏海珐API610产品技术参数（典型）

未来技术发展方向

目前，API610高压高扬程流程泵仍以滚动轴承或滑动轴承为主，而磁悬浮电机主要应用于高速鼓风机、压缩机及部分高速离心泵。随着主动磁轴承、高速永磁电机及智能控制技术不断成熟，API685磁力驱动与磁悬浮支撑的融合应用有望成为未来高可靠性化工泵的重要发展方向，为流程工业提供更高效率、更低能耗和更长寿命的流体输送方案。

图文

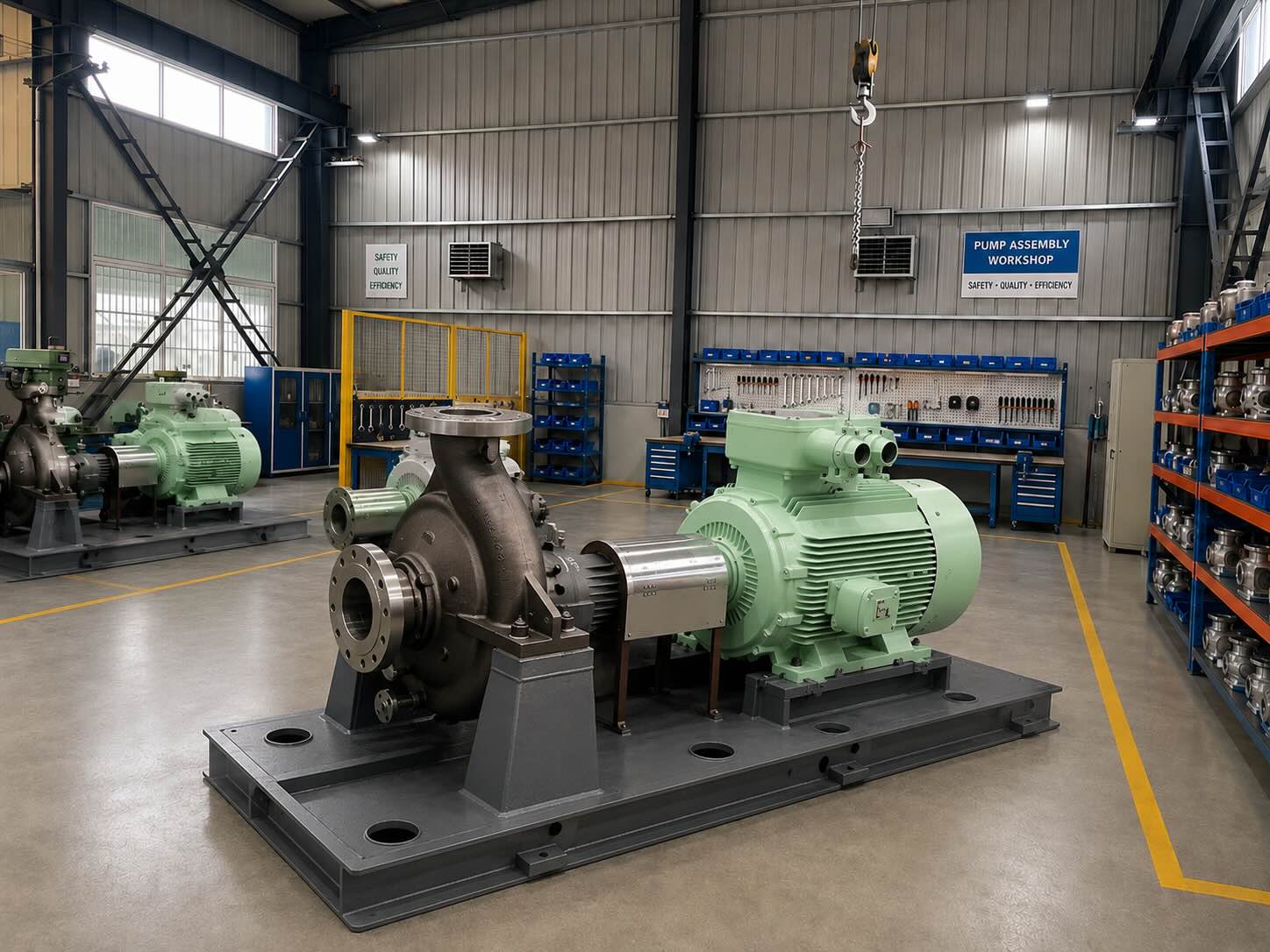

      江苏海珐API610/API685高效磁悬浮化工泵总装现场

参考文献

1. API Standard 610《Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries》

2. API Standard 685《Sealless Centrifugal Pumps》

3. ISO 14839《Rotordynamic Evaluation Criteria for Active Magnetic Bearing Systems》

4. Schweitzer G., Maslen E.H. Magnetic Bearings: Theory, Design and Application

FAQ 常见问题

Q1：API685磁力泵是否就是磁悬浮泵？

不是。API685采用磁力联轴器传递扭矩，实现无机械密封；磁悬浮电机利用主动磁轴承支撑转子，两者属于不同技术，可在部分高端装备中结合应用。

Q2：磁悬浮技术适合所有API610化工泵吗？

目前并不适用于所有工况。对于常规OH2、BB2、BB4等中低速流程泵，传统轴承仍是成熟可靠的方案；磁悬浮技术更适用于高速、高洁净、高可靠性的特殊应用场景，未来随着技术发展，其应用范围有望逐步扩大。
