磁力驱动泵采用无轴封结构，由外磁转子、内磁转子和隔离套非接触传递扭矩。在结构完整、选型正确和运行稳定的条件下，可以实现输送介质与外部大气隔离，适用于易燃、易爆、有毒、腐蚀性及不允许泄漏的工业介质。

不过，磁力泵的滑动轴承、内磁钢和隔离套通常依靠泵送液体进行润滑与冷却。一旦内部循环流量不足，热量便会在磁钢腔内快速积聚，进而造成滑动轴承烧损、塑料衬里软化、隔离套变形或者磁钢退磁。

一、磁力泵自冷却工作原理

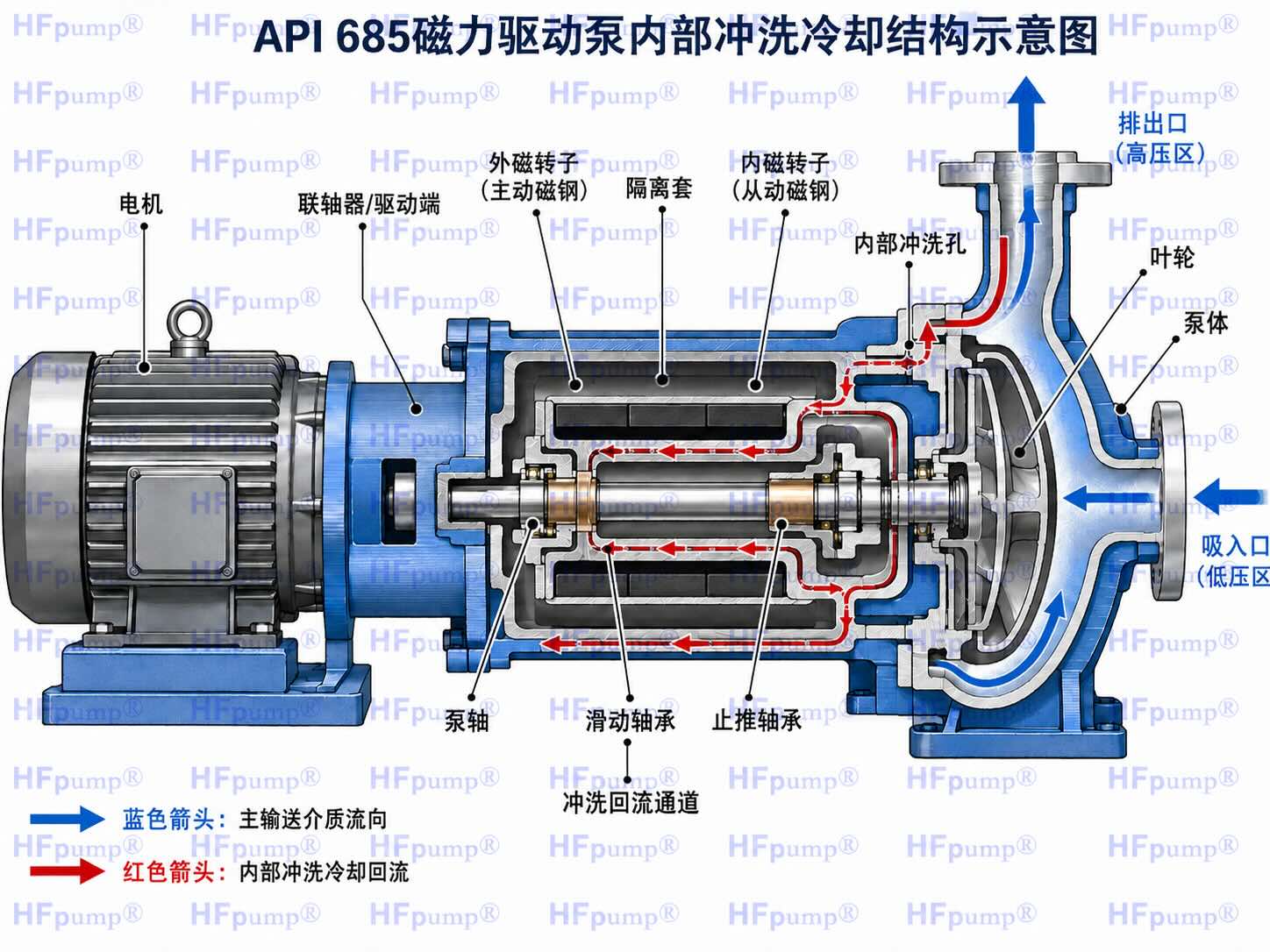

磁力离心泵运行时，部分出口高压液体通过内部冲洗孔进入磁钢腔，依次流经隔离套、内磁钢及滑动轴承，最后返回泵入口低压区。

这部分液体不仅是输送介质，同时也是内部轴承和磁钢组件的冷却剂与润滑剂，可以带走轴承摩擦热以及金属隔离套产生的涡流热。

如果冲洗孔被固体颗粒、结晶物或沉积物堵塞，或者磁力泵处于空转、气缚、闷泵状态，冷却液无法连续流动，隔离套内部温度便会迅速升高。

二、磁力泵过热的常见原因

1. 运行流量不足

出口阀关闭、下游管道堵塞、灌泵不充分、管路积气或者电机旋转方向错误，都会造成实际流量下降。此时电机仍在持续输入功率，但没有足够介质将热量带走。

2. 吸入条件恶化

进口过滤器堵塞、吸入高度过大、NPSHa不足、介质接近汽化温度或者夹带气体，容易引起汽蚀和流量波动。

对于高粘度介质，内部冲洗速度还会明显降低，使滑动轴承润滑不足，进一步加剧摩擦和温升。

3. 转矩过载与磁耦合失步

当实际介质粘度、密度或者系统扬程高于设计值时，磁力联轴器承受的负荷会增加。严重情况下，内外磁钢可能发生失步、打滑或脱耦，导致泵流量突然中断，腔内热量无法排出。

金属隔离套还会受到旋转磁场切割而产生涡流损耗。转速越高、隔离套导电性越强，涡流发热通常越明显。

4. 安装及环境问题

高温设备辐射、电机散热风道堵塞、进口或出口管道应力过大、基础变形以及内部转动部件异常摩擦，也会使泵体温升持续增加。

三、故障症状与排查方向

四、预防磁力泵过热的措施

磁力泵运行时应满足最低连续稳定流量和最低热流量，不能只根据出口阀是否开启判断运行是否安全。最佳效率点BEP流量的20%～30%可以作为部分常规工况的经验参考，但最终应以制造商规定的最小允许流量和热平衡计算结果为准。

建议配置流量开关、隔离套温度传感器、电机功率监测以及低流量联锁装置，在发生空转、断流或异常温升时自动停机。

对于易结晶、含固或者高粘介质，应定期清理入口滤网、内部冲洗孔和回流通道，并在选型阶段核对介质粘度、颗粒含量、汽化压力及NPSHa。高转速或高温工况可考虑采用低涡流金属结构或非金属复合材料隔离套，同时校核磁钢耐温等级、轴承材料和冷却回路。

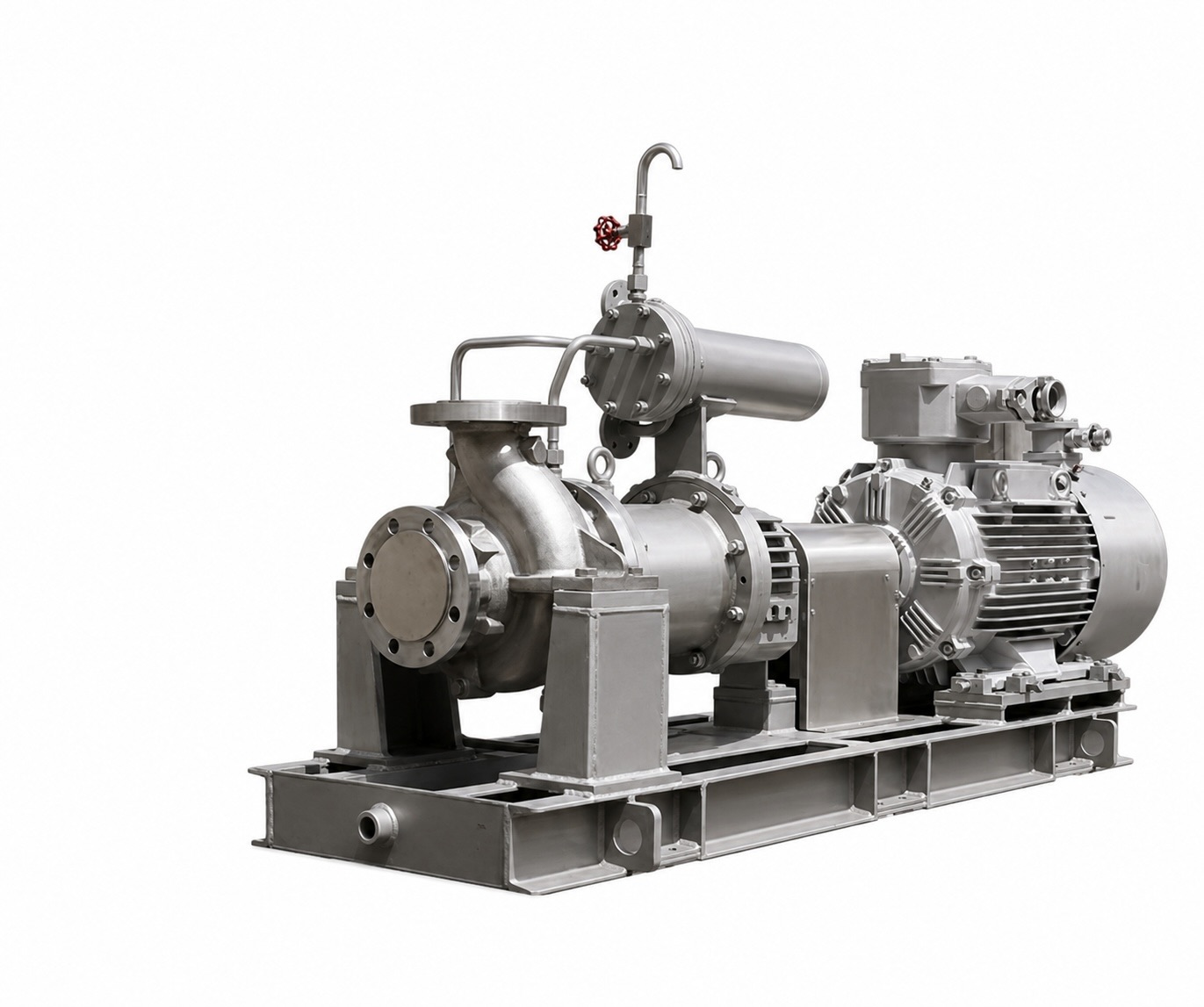

江苏海珐机械制造有限公司官网列有API 685 HME超高温磁力驱动泵，并提供耐腐蚀材料选配、非标设计、现场测绘及维修保养等技术服务。对于高温、含固、易结晶及强腐蚀介质，应在选型时同步确认流量、扬程、温度、密度、粘度、颗粒含量和启停方式，避免仅按照泵口径或电机功率确定型号。

结论

磁力泵发热通常不是单一零部件故障，而是运行流量、吸入条件、内部冲洗、磁耦合负荷和安装环境共同作用的结果。

现场排查可按照“确认实际流量—检查吸入条件—核对内部冲洗—校核运行负荷—拆检轴承与磁钢”的顺序进行。通过正确选型、实时监测和自动联锁保护，可以有效减少轴承烧损、衬里软化、隔离套变形及磁钢退磁问题，提高无泄漏磁力泵的连续运行可靠性。
