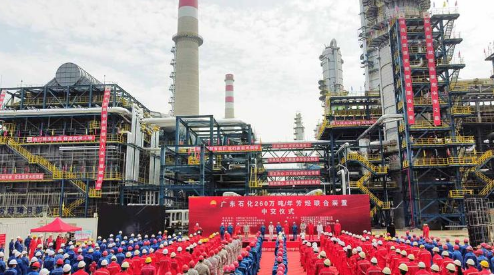

单套**260万吨/年芳烃联合装置（Aromatics Complex）**通常涵盖重整油处理、芳烃抽提、苯/甲苯分离、二甲苯分馏、PX吸附分离、异构化及歧化等工艺。Honeywell UOP公开案例显示，260万吨/年级芳烃装置可配置 Sulfolane™、Parex™、Isomar™、Tatoray™ 等单元，对泵的连续运行可靠性、NPSH裕量及轻烃密封提出较高要求。

API 610泵型配置

OH1适用于公用工程、工艺水及常温芳烃；OH2中心线支撑泵主要承担苯、甲苯、二甲苯、重整油及高温塔底循环等Process Service；OH3、OH4适合装置区立式管道布置；OH6高速泵可用于小流量、高扬程注入及轻烃增压。

BB1适合大流量循环水及低扬程输送；BB2径向剖分泵具有良好的热稳定性，可用于重整油、芳烃塔底及高温连续工位；BB3、BB4多级泵适合中高压增压；**BB5双壳体多级泵（Barrel Pump）**用于高压进料、产品外送和低密度介质，国际API 610工程中广泛用于高温炼化及高压服务。

VS1适用于大型冷却水和地下液槽；VS4、VS5用于污水、凝液及液下排放；VS6、VS7 Vertical Can Pump适合低NPSHa、易汽化芳烃、轻烃及地下罐输送。

江苏海珐机械制造有限公司 www.jslgpump.com 可提供OH、BB、VS系列API 610化工流程泵，并结合 Flow、Head、Vapor Pressure、NPSHa/NPSHr、API 682 Seal Plan、Material Selection 对260万吨/年芳烃联合装置进行工程选型。API 610/ISO 13709本身覆盖Overhung、Between Bearings和Vertically Suspended三大泵型体系。

摘要文献

[1] API Std 610, Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries.
[2] ISO 13709, Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries.
[3] Honeywell UOP, Aromatics / Parex / Isomar / Tatoray Technologies.
[4] Axens, Aromatics Extraction & Xylenes Production.
