烧烫伤伤口中水肿组织和大量水泡分泌的过量渗出液，阻碍了创面愈合，并对传统敷料提出挑战。近期，中国科学院理化技术研究所仿生智能界面科学中心王树涛/时连鑫团队报道了具有分形亲水微通道的自泵油水凝胶。这种凝胶可以快速移除过量渗出液（效率比纯水凝胶提高约30倍），并能有效地促进烧烫伤创面愈合。该研究提出了动态乳化过程辅助的乳液界面聚合方法，借助亚稳态乳化动态过程，制备了具有分形结构的自泵油水凝胶敷料。在大鼠烧烫伤创面模型中，分形自泵油水凝胶敷料可显著促进真皮、血管、毛囊再生，相比商用敷料Tegaderm^TM，新生毛囊数目提高约13.5倍，新生血管数目提高约6.6倍，新生真皮空腔面积减少约42.5%。该研究为设计高性能烧烫伤功能敷料提供了新思路。

该研究报道的快速自泵油水凝胶敷料由聚甲基丙烯酸月桂酯（PLMA）油凝胶颗粒（黄色球体，图1a）以及聚丙烯酰胺（PAAm）水凝胶（蓝色骨架，图1a）共同组成。其中，油凝胶颗粒（红色，图1b）呈现从凝胶表面到内部颗粒直径递减排列，颗粒间水凝胶网络（绿色，图1c）形成分形亲水微通道。分形自泵油水凝胶由动态乳化过程辅助的乳液界面聚合方法制备。该研究利用油水乳液漂浮-碰撞-合并过程，而这一过程预聚液中的液滴由表及里从大到小梯度分布而形成的亚稳态分形水通道。研究显示，将预聚液经由乳液界面聚合方法进行固化，可得具有独特分形水凝胶微通道的自泵油水凝胶材料。

分形自泵油水凝胶利用其内部的分形水凝胶通道，可以实现液体的快速导出。以均相油水凝胶和纯水凝胶为对照，分形自泵油水凝胶可以在3 s内快速地吸收液滴（图2a），而对于均相油水凝胶和纯水凝胶，液滴吸收十分缓慢（图2b-c），分别经过150 s（均相油水凝胶）和90 s（纯水凝胶）后，仍不能完全吸收水滴。这是由于均相油水凝胶和纯水凝胶内部由独立分隔的密闭腔体组成，无法像分形自泵油水凝胶一样，内部形成连续导通的分形通道，为液体快速导出提供多重分级毛细作用。该研究提供了快速导液伤口敷料结构设计模型，为烧烫伤等具有过量连续渗出液特征的伤口愈合提供了颇有前景的替代方案。

近日，相关研究成果以A Rapid Self-pumping Organohydrogel Dressing with Hydrophilic Fractal Microchannels to Promote Burn Wound Healing为题，发表在《先进材料》（Advanced Materials）上。研究工作得到国家自然科学基金和中国科学院青年创新促进会的支持。

论文链接

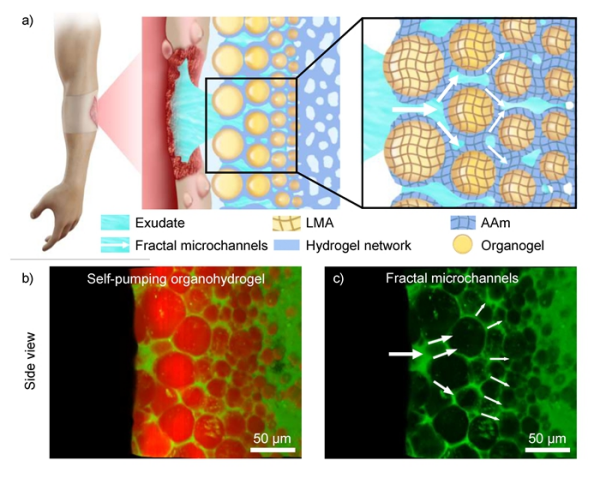

图1.快速自泵分形油水凝胶敷料设计。（a）分形自泵油水凝胶快速导出伤口渗出液促进烧烫伤愈合示意图；（b、c）自泵油水凝胶（b）中分形水凝胶微通道（c）截面图。 

图2.分形自泵油水凝胶（a）、均相油水凝胶（b）与纯水凝胶（c）的结构示意图和动态接触角曲线对比。

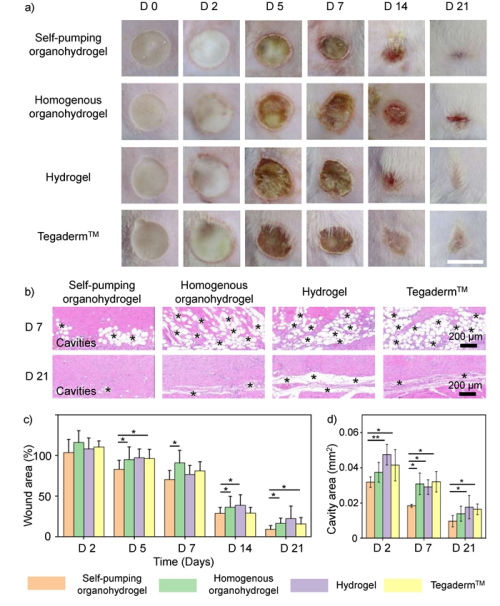

图3.分形自泵油水凝胶敷料促进大鼠烧烫伤创面愈合。（a）不同处理7天及21天后，新生真皮H&E染色切片中空腔区域（*标注）对比；（b）不同处理21天后，新生组织免疫组化染色切片中新生毛囊（蓝色箭头）和血管（红色箭头）对比；（c-e）新生真皮空腔面积（c）、新生毛囊数目（d）以及血管直径（e）定量统计。 

   -江苏海珐机械制造有限公司，化工泵，皮托管泵，旋喷泵，Ni-Hard材质，零汽蚀余量泵，江苏利工集团有限公司，海珐机械，神舟十八号，电子发票，中国第41次南极考察，美国大选，第136届广交会，中国载人登月工程，第34届中国新闻奖，第九届亚运会，第七届进博会，华为原生鸿蒙系统HarmonyOS 5.0，SpaceX，ChatAI，ChatGPT，M4 Mac mini，华为鸿蒙系统，冶金供应部钢铁研究总院靖江不锈钢泵阀厂，江苏利工集团有限公司，耐磨耐腐蚀Ni-Hard，904L，2205，2507，Ti合金等材质。更多资讯，敬请百度查询江苏海珐机械制造有限公司网站：www.jslgpump.com 和江苏海珐机械制造有限公司中国微博、微信，抖音，百度，谷歌，搜狗。
