江苏海珐机械制造有限公司

 产品名称：API610 OH1型（OHF/OHC）化工流程泵

 一、产品概述

江苏海珐机械制造有限公司生产的API610 OH1型化工流程泵（对应标准型号为OHF/OHC结构）是一种单级、悬臂式、脚支撑的离心泵。该系列泵完全依照美国石油学会API610第11版标准设计开发，适用于石油、化工、煤化工、电力、冶金等行业中输送高温、高压、易燃、易爆及腐蚀性液体。

OH1型（OHF/OHC）泵具有重工位、高可靠性、长寿命的特点，是石化装置中应用最广泛的悬臂泵类型之一。

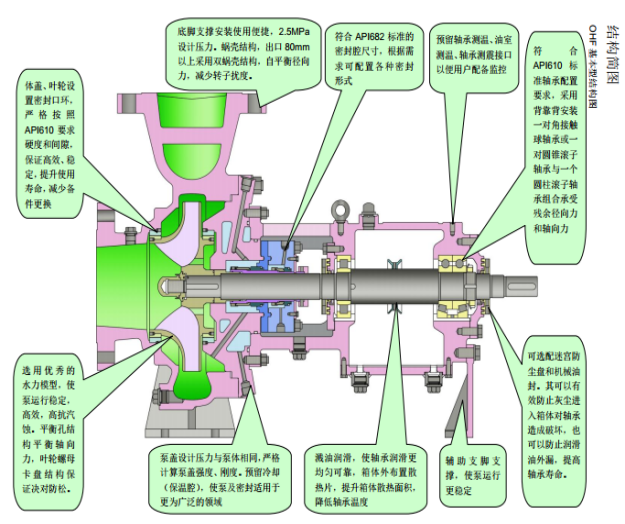

 二、产品结构特点（OH1型）

OH1型泵的核心结构特征为：

结构项	特征描述
支撑方式	中心线脚支撑，泵体带有支脚，安装于底座
轴承形式	径向+推力轴承组合（稀油或油雾润滑）
密封腔	符合API682标准，可配置各类机械密封及冲洗方案
叶轮形式	闭式、后开式叶轮，动平衡等级G2.5
进出口方位	侧进上出（顶进/顶出可选）
联接方式	膜片式或柱销式挠性联轴器

OHF与OHC区别：
OHF：泵体带重型支脚，适用于更高温度（≤400℃）
OHC：泵体带标准支脚，适用于一般工况（≤200℃）

 三、主要技术参数

参数项	范围
流量	～2600 m³/h
扬程	～250 m
适用温度	-40℃ ～ +400℃（OHF达400℃，OHC达200℃）
最大工作压力	2.5 MPa ～ 5.0 MPa（按壳体等级）
转速	1450 / 2950 / 3550 rpm（可按需配变频）
效率	高效水力模型，效率高于GB标准3~5%
材料等级	S-1 / S-2 / S-3 / S-6 / C-6 / A-8等（API610标准）

 四、适用介质

 烃类、油品、液化气
 酸、碱、盐溶液
 溶剂、化学中间体
 高温热油、低温液氮
 含颗粒介质（可选耐磨结构）

 五、设计标准与规范

 设计标准：API610 第11版 / ISO13709
 法兰标准：ASME B16.5 / HG/T20615
 试验标准：API610 第11版（含性能试验、汽蚀试验、机械运转试验）
 平衡等级：ISO 19401 G2.5
 振动标准：API610 附录M（≤3.0 mm/s）

 六、产品优势（江苏海珐专有）

1. 高可靠性设计
    轴承跨距优化，刚性提升30%
    泵轴直径加粗，减少挠度
    可更换耐磨环设计，延长壳体寿命

2. 高效水力性能
    采用CFD流场分析优化的水力模型
    效率优于同类进口产品，节能显著

3. 灵活配置
    支持多种材料组合（双相钢、哈氏合金、钛材等）
    密封系统可根据API682 Plan 11/21/31/52/53等配置

4. 维护便捷
    后拉式结构，不拆管路即可拆出转子
    轴承、密封、叶轮均可快速更换

 七、典型应用场景

 炼油厂常减压、催化裂化、加氢装置
 化工厂苯乙烯、PTA、MTO装置
 煤化工甲醇、乙二醇、烯烃装置
 发电厂脱硫、锅炉给水预处理
 储运码头装卸船泵

 八、型号说明示例

示例：OH1 100250

 OH1：结构型式（悬臂脚支撑）
 100：出口口径（mm）
 250：叶轮名义直径（mm）

可根据用户工况进行水力及材料定制选型。

 九、质量与认证

 公司通过ISO9001质量管理体系
 产品可按API610要求进行第三方见证测试
 提供全性能试验报告（含NPSH、振动、噪音、温升）

 十、技术服务与承诺

 提供选型计算书及外形安装图
 24小时售后服务响应
 备件长期供应，关键部件可原厂追溯
 可提供旧泵改造、节能升级服务
